|
原鐵水S（%）
|
<0.02
|
0.02-0.03
|
0.03-0.04
|
0.04-0.05
|
|
壁厚
|
|
合金
|
|
KM-40
|
<10
|
1.5
|
1.6
|
1.7
|
1.9
|
|
10-25
|
1.6
|
1.7
|
1.8
|
2.0
|
|
25-60
|
1.8
|
1.9
|
2.0
|
2.2
|
|
60-100
|
2.0
|
2.1
|
2.2
|
2.4
|
|
KM-50
|
<10
|
1.2
|
1.3
|
1.4
|
1.6
|
|
10-25
|
1.3
|
1.4
|
1.5
|
1.7
|
|
25-60
|
1.5
|
1.6
|
1.7
|
1.9
|
|
60-100
|
1.7
|
1.8
|
1.9
|
2.1
|
|
KM-60
|
<10
|
0.9
|
1.0
|
1.1
|
1.3
|
|
10-25
|
1.0
|
1.1
|
1.2
|
1.4
|
|
25-60
|
1.2
|
1.3
|
1.4
|
1.6
|
|
60-100
|
1.4
|
1.5
|
1.6
|
1.8
|
|
KM-80
|
<10
|
0.8
|
0.85
|
0.95
|
1.1
|
|
10-25
|
0.85
|
0.9
|
1.0
|
1.15
|
|
25-60
|
1.0
|
1.05
|
1.15
|
1.3
|
|
60-100
|
1.2
|
1.25
|
1.35
|
1.5
|
|
|
| 在球化劑生產(chǎn)中,我公司以獨(dú)特的熔煉工藝,使各化學(xué)成份偏差控制在正負(fù)0.2%以內(nèi),氧化鎂(MgO)含量控制在0.5%以下.球化劑在使用過(guò)程中球化反應(yīng)平穩(wěn),吸收率高. |
|
2、球化處理溫度以及鐵水沖入位置
球化處理溫度是決定鎂吸引率重要的原因之一。處理溫度越低，鎂的吸收率越好。但是，為保證一定的澆注溫度，處理溫度應(yīng)在1450度-
1500度進(jìn)行。如果用同一個(gè)鐵水包做連續(xù)處理，初雖然鐵水包已預(yù)熱，但鐵水應(yīng)該調(diào)高20-30度，從第3、第4次開(kāi)始再回到通常的處理溫度，這樣可以得到穩(wěn)定的結(jié)果。

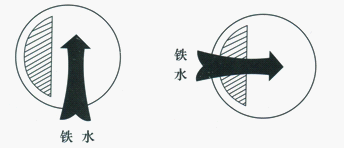

在注入鐵水時(shí)需要注意不要讓鐵水直接沖到凹槽部，并且應(yīng)該把沖入過(guò)程控制在較短的時(shí)間內(nèi)，讓球化劑一邊反應(yīng)一邊沖入鐵水，應(yīng)避免在球化劑反應(yīng)終了以后還繼續(xù)沖入鐵水。
|
|
球化劑沖入法使用注意事項(xiàng)
|
|
1、鐵水包的尺寸、形狀

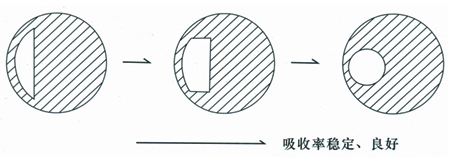

沖入法所使用的球化處理鐵水包，深度與內(nèi)徑（H/D）之比一般為1.5-2.0。H/D較大，包較細(xì)長(zhǎng)時(shí)，鎂的吸收率較好，但是由于鐵水包的修補(bǔ)或者其他因素，H/D會(huì)有一定的限度。當(dāng)使用H/D值較大的鐵水包時(shí)，用本公司生產(chǎn)的沖入法用鎂合金，也可較容易添放且能得到較好的效果。主要是需要掌握好凹槽的尺寸、形狀和合金的放置狀態(tài)。按圖所示。
|
|
凹槽的制作方法如下圖所示，在鐵水包的一角作一個(gè)半圓形的槽，可以設(shè)置成提壩式的凹坑式兩種。
采用壩式的方法，有鐵水包也可以使用等優(yōu)點(diǎn)，優(yōu)點(diǎn)；采用凹坑式的方法，因?yàn)榍蚧瘎┑姆磻?yīng)是在鐵水包深部進(jìn)行，從而鎂的吸引率較好。凹槽的大小應(yīng)根據(jù)鐵水包的形狀、球化劑種類(lèi)及澆注溫度進(jìn)行調(diào)整，寬度在1/3-1/4時(shí)效果較好。濃度以在凹槽中放入球化和覆蓋劑后，留出20mm余量為佳，如果處理500-1000公斤的鐵水，一般需要200-250mm的深度。
|
|
|
|
|
